Guia de Solução de Problemas do Display LCD: 8 Problemas Comuns e Soluções

Os displays comerciais de LCD para publicidade e sinalização digital são projetados para operação a longo prazo, mas problemas de exibição ainda podem ocorrer devido a conexões de cabos, componentes de retroiluminação LED, fontes de alimentação, condições térmicas ou ao próprio painel de LCD.

Problemas comuns incluem linhas horizontais ou verticais, brilho irregular, oscilação da tela, telas pretas, poeira interna, manchas escuras, vazamento de cristal líquido e áreas escuras localizadas.

Para equipes de manutenção, distribuidores, integradores de sistemas e engenheiros de serviço, o passo mais importante é identificar a origem real do problema antes de substituir componentes. Um diagnóstico incorreto pode levar à substituição desnecessária de peças e até mesmo causar danos secundários durante a desmontagem.

Este guia aborda 8 problemas comuns em telas LCD, incluindo seus sintomas, possíveis causas, instruções de solução de problemas e soluções recomendadas.

Resposta rápida: A maioria dos problemas em telas LCD pode ser atribuída a uma das cinco áreas: fonte de alimentação, cabos de sinal, placa controladora, sistema de retroiluminação LED ou o próprio painel LCD. A chave para uma solução de problemas eficiente é identificar qual sistema é o responsável antes de substituir componentes caros.

Indicado para: Equipes de manutenção de displays comerciais, engenheiros de suporte técnico, distribuidores, integradores de sistemas e empreiteiros de projetos.

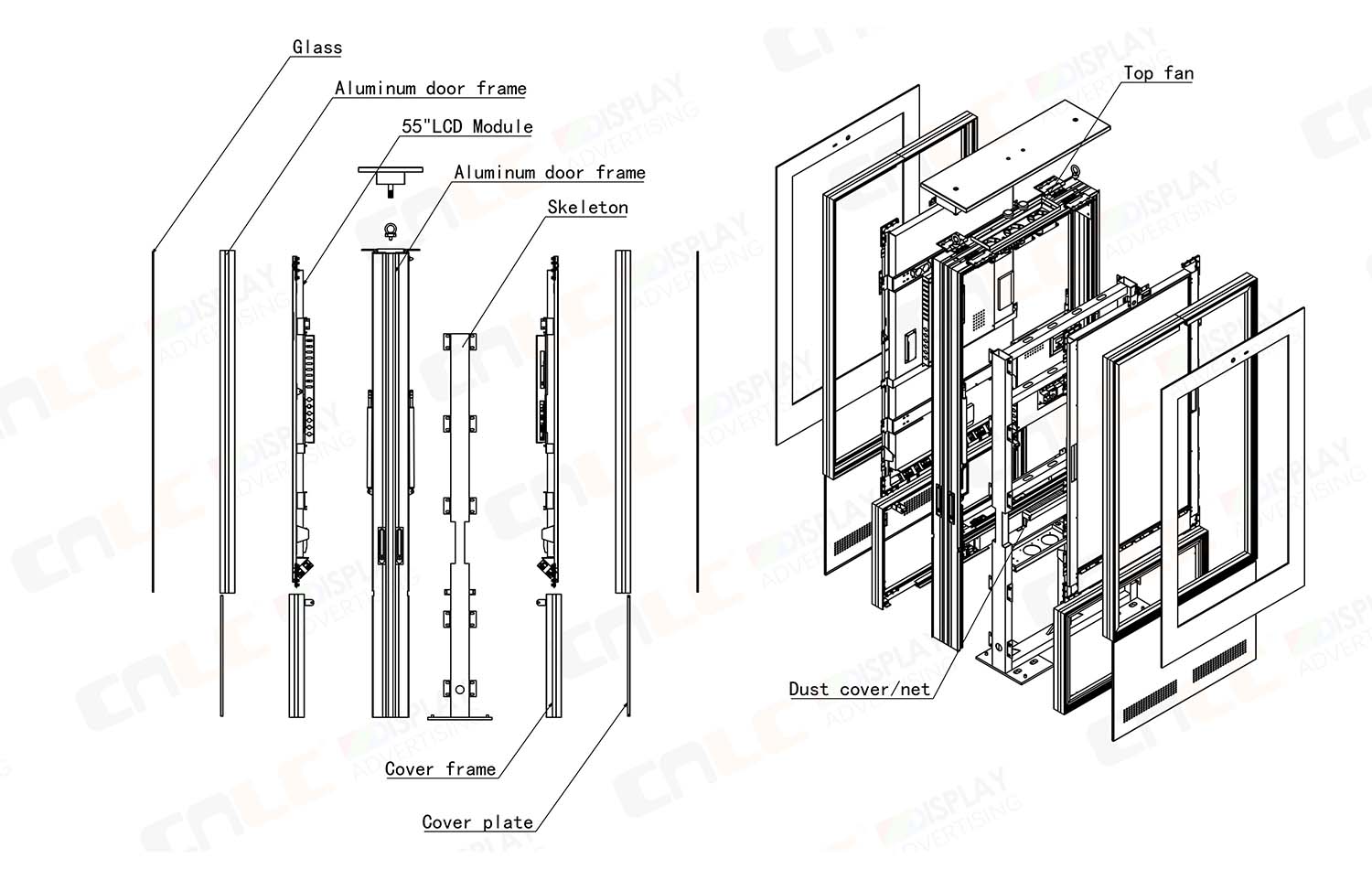

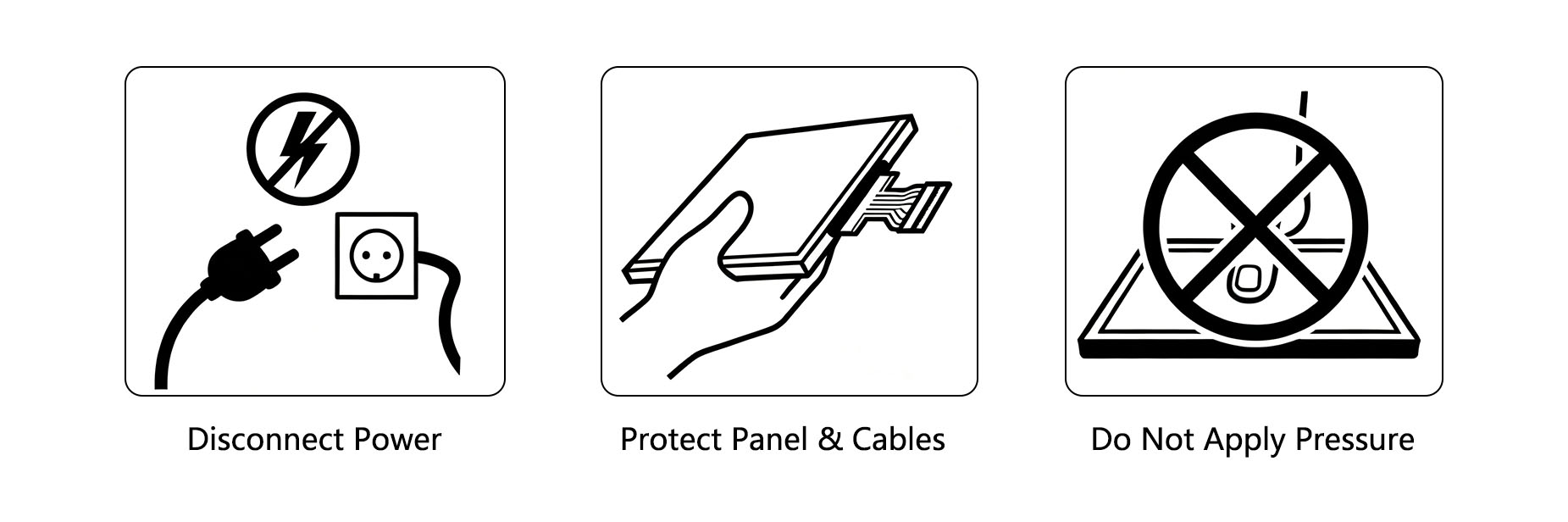

1. Solução de problemas do visor LCD: Segurança em primeiro lugar

Antes de abrir um monitor LCD comercial ou realizar uma inspeção interna, siga sempre os procedimentos de segurança elétrica e proteção contra descarga eletrostática (ESD).

Desligue a energia completamente.

Antes de realizar a manutenção do visor:

• Desligue completamente a alimentação CA.

• Desconecte o adaptador de energia ou a conexão de energia.

• Aguarde tempo suficiente para que os componentes internos descarreguem, de acordo com os requisitos de segurança do fabricante do equipamento.

• Nunca realize reparos internos ou conecte/desconecte componentes com o equipamento ligado, a menos que um técnico qualificado esteja realizando um teste elétrico específico com o equipamento energizado.

Proteja os cabos e os componentes do monitor.

Evite o contato direto:

• Contatos do cabo LVDS/eDP

• Pinos de conexão

• superfícies do painel LCD

• Filmes ópticos

• componentes de retroiluminação LED

Utilize proteção ESD adequada, como uma pulseira antiestática, ao manusear componentes eletrônicos sensíveis.

Evite pressão mecânica.

Os painéis LCD são componentes de precisão. Não pressione, bata, dobre ou aperte o painel durante a instalação ou manutenção.

Danos físicos à camada de cristal líquido, à estrutura TFT ou à área de ligação do COF são geralmente irreversíveis e podem exigir a substituição completa do painel LCD.

2. 8 Problemas Comuns em Displays LCD e suas Soluções

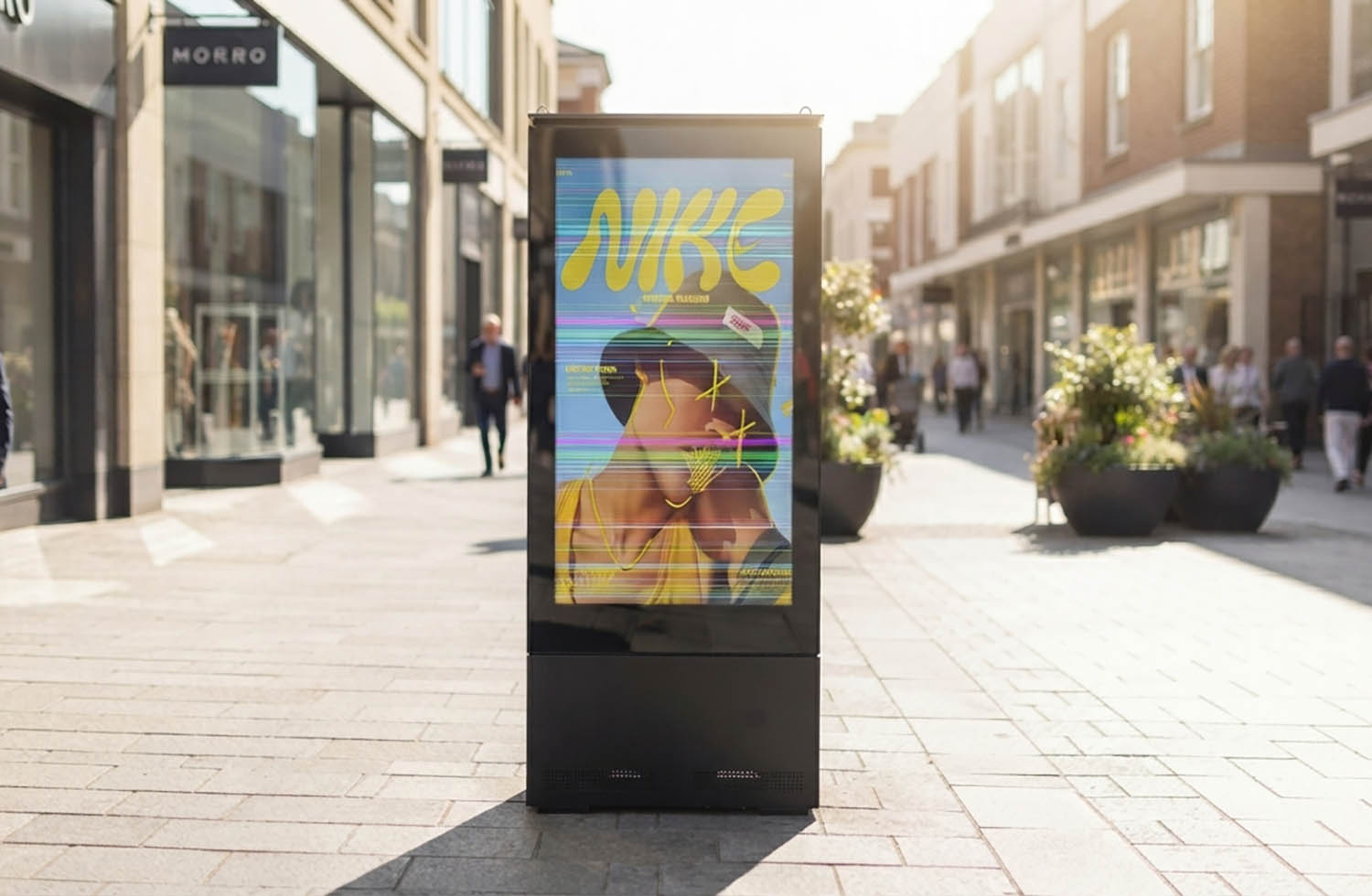

Problema 1: Linhas horizontais ou verticais na tela LCD

Sintomas

A tela LCD exibe linhas horizontais fixas, linhas verticais ou linhas coloridas. As linhas geralmente permanecem na mesma posição, independentemente do conteúdo exibido.

Possíveis causas

As causas comuns incluem:

• Cabos LVDS/eDP soltos ou mal conectados

• Conectores oxidados ou contaminados

• Cabos de vídeo dobrados ou danificados

• Danos internos no cabo ou condutor

• problemas de saída da placa controladora

• falha na ligação do painel LCD ou do COF

Solução de problemas

Comece inspecionando o cabo LVDS/eDP e seus conectores. Verifique se há conexões soltas, contaminação, oxidação, curvatura excessiva ou danos físicos visíveis.

Reconecte o cabo firmemente e certifique-se de que ele não esteja sob tensão ou sendo comprimido pela carcaça.

Se o problema persistir, utilize um cabo em bom estado ou uma placa controladora compatível para realizar os testes de substituição.

Se a linha permanecer fixa mesmo após descartar problemas com o cabo e a placa controladora, o problema provavelmente está relacionado ao painel LCD ou à área de colagem do COF.

Diagnóstico rápido

• Linhas intermitentes: provavelmente um problema no cabo ou no conector.

• Linhas fixas na mesma posição: provavelmente um problema relacionado ao painel ou ao coeficiente de atrito.

Uma falha ao nível do painel geralmente requer a substituição do painel LCD em vez de um reparo convencional.

Problema 2: Ondas, rugas ou deformação da película óptica

Sintomas

A tela apresenta ondulações visíveis, rugas, texturas irregulares, bolhas ou distorção de imagem. O problema pode ser particularmente perceptível ao exibir branco, cinza ou outras cores uniformes.

Possíveis causas

As causas típicas incluem:

• Envelhecimento ou deformação do polarizador

• Deformação térmica de filmes difusores ou de aumento de brilho

• Pressão mecânica excessiva da estrutura

• Ventilação inadequada ou operação prolongada em alta temperatura.

• Tensão estrutural interna ou montagem inadequada

Solução de problemas

Primeiro, verifique se a superfície externa do painel LCD está fisicamente plana.

Se a superfície externa estiver normal, mas a imagem apresentar ondulações ou distorções internas, inspecione a película óptica e o conjunto de retroiluminação.

O sistema de refrigeração também deve ser verificado. Limpe as aberturas de ventilação obstruídas e as ventoinhas de refrigeração e certifique-se de que o monitor tenha fluxo de ar adequado.

Verifique se há pressão mecânica excessiva na estrutura, na montagem e nos parafusos de fixação.

Ação recomendada

Deformações ópticas mínimas e estáveis ​​que não afetam a visualização normal podem ser monitoradas.

Deformações graves ou progressivas geralmente exigem a substituição do componente óptico ou do módulo LCD afetado.

Importante: A deformação permanente de filmes ópticos geralmente não pode ser corrigida por meio de um simples ajuste.

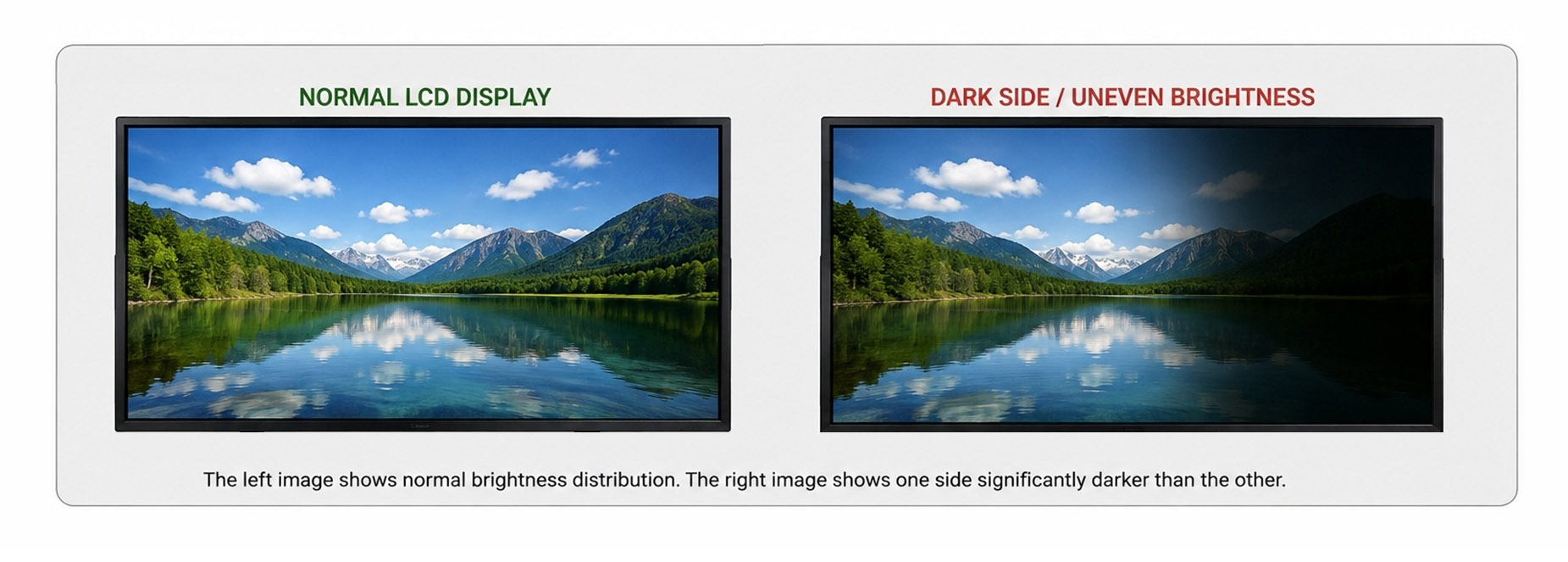

Problema 3: Brilho desigual ou um lado da tela está mais escuro.

Sintomas

Uma das laterais ou seções da tela LCD — como a esquerda, a direita, a parte superior ou a inferior — fica visivelmente mais escura que o restante da tela, embora o conteúdo da imagem permaneça visível.

Possíveis causas

As causas comuns incluem:

• Faixas de retroiluminação LED com defeito

• Chips de LED envelhecidos ou com defeito

• Conexões soltas de alimentação da luz de fundo

• Problemas no circuito do driver de luz de fundo

• Filmes ópticos desalinhados ou danificados

• Estresse térmico de longa duração

Solução de problemas

Comece verificando as conexões de energia da luz de fundo e a fiação relacionada.

Em seguida, determine se a área escura corresponde a uma faixa ou seção específica da iluminação de fundo LED.

Se a seção de retroiluminação correspondente não estiver iluminando corretamente, inspecione ou substitua a faixa de LED de retroiluminação compatível.

Se a emissão de luz de fundo for anormal, o circuito de acionamento da luz de fundo deve ser verificado.

Se todo o sistema de retroiluminação estiver iluminado uniformemente, mas uma área específica da imagem permanecer escura, o problema pode estar relacionado ao painel LCD ou ao circuito TFT.

Diagnóstico rápido

A questão fundamental é:

A área escura é causada pela luz de fundo ou o próprio painel LCD está produzindo a imagem escura?

Identificar essa diferença antes de substituir o painel pode reduzir significativamente os custos desnecessários de manutenção.

Problema 4: Piscando a tela LCD

Sintomas

A tela apresenta alterações repetidas de brilho, oscilações ou movimentos instáveis ​​da imagem. A oscilação pode afetar a tela inteira ou apenas uma área específica.

Algumas oscilações de alta frequência podem não ser óbvias ao olho humano, mas às vezes podem ser detectadas usando a câmera de um smartphone.

Possíveis causas

Possíveis causas incluem:

• Saída instável do adaptador de energia

• Conexão de cabo LVDS/eDP deficiente

• Problemas com a retroiluminação LED ou com o driver da retroiluminação

• Fitas de LED antigas ou mal conectadas

• Problemas com a placa controladora ou com o firmware

• Aterramento inadequado

• Interferência eletromagnética externa

Solução de problemas

Uma sequência prática para resolução de problemas é:

Alimentação → Cabo do monitor → Retroiluminação → Placa controladora/Firmware → Aterramento

Se a luminosidade da tela inteira mudar, verifique primeiro a fonte de alimentação e o sistema de retroiluminação.

Se a luz de fundo permanecer estável, mas o sinal da imagem parecer instável, inspecione o cabo do display e a placa controladora.

A compatibilidade do firmware também deve ser confirmada quando aplicável.

A câmera de um smartphone pode ser usada como uma ferramenta preliminar para observar oscilações de alta frequência, mas não deve substituir equipamentos profissionais de medição elétrica.

Problema 5: Tela LCD com tela preta ou sem imagem

Sintomas

Uma tela preta geralmente pode ser dividida em duas situações:

1. O aparelho está ligado, mas a tela não exibe nenhuma imagem.

2. O dispositivo inteiro não responde, incluindo nenhum indicador de status.

Possíveis causas

As causas comuns incluem:

• falha de energia CA ou CC

• Adaptador de energia ou placa de alimentação danificados

• Falha na retroiluminação LED

• Cabo de vídeo solto ou danificado

• Falha na placa controladora

• Falha no painel LCD

Solução de problemas

Primeiro, verifique a entrada CA, o adaptador de energia e o indicador de status do dispositivo.

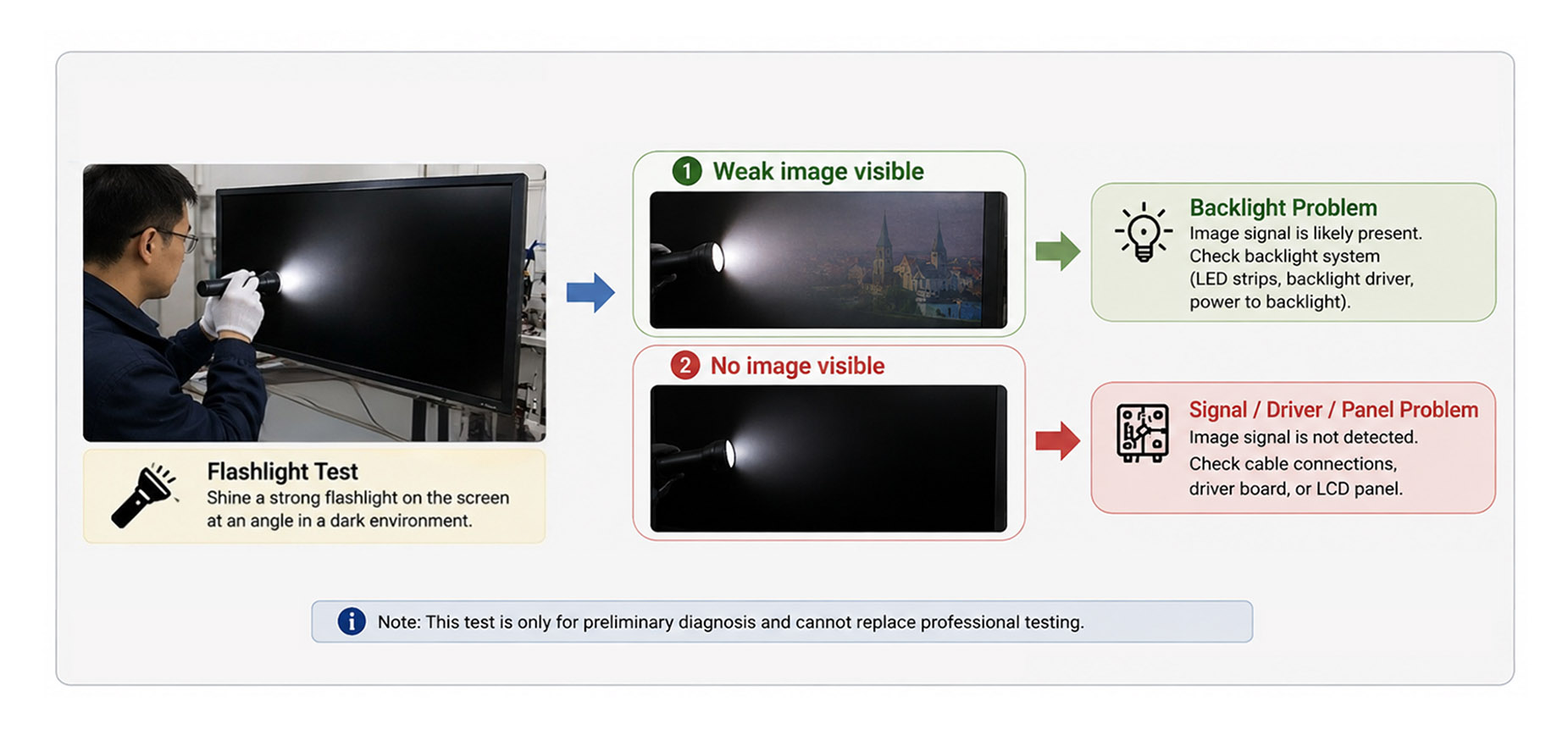

Se o dispositivo estiver ligado, mas a tela permanecer preta, um teste com lanterna pode fornecer uma indicação preliminar de se a luz de fundo está funcionando.

Em um ambiente relativamente escuro, aponte uma lanterna potente para a tela a partir de um ângulo.

A imagem está fraca e visível.

Se for possível ver uma imagem fraca:

Direção provável → Sistema de retroiluminação

O sinal de imagem do LCD ainda pode estar presente, portanto, verifique as faixas de LED da luz de fundo, o circuito do driver da luz de fundo e a conexão de alimentação da luz de fundo.

Nenhuma imagem é visível.

Se nenhuma imagem for exibida:

Direção provável → Caminho do sinal, placa controladora ou painel LCD

Verifique a conexão LVDS/eDP e utilize componentes de substituição compatíveis para testes cruzados, quando apropriado.

Diagnóstico rápido

Nota: O teste com lanterna é apenas um método de diagnóstico preliminar. Para um diagnóstico definitivo, recomenda-se a realização de testes elétricos profissionais.

Problema 6: Poeira dentro do visor LCD

Sintomas

Pequenas partículas brancas ou cinzentas, manchas de poeira ou corpos estranhos são visíveis no interior do visor e não podem ser removidos limpando a superfície externa.

Possíveis causas

A poeira interna pode resultar de:

• Materiais de vedação envelhecidos ou danificados

• Vedação deficiente do conjunto de retroiluminação

• Poeira entrando pelas frestas

• Contaminação durante a fabricação ou manutenção

• Desmontagem ou reparo prévios

Solução de problemas

Primeiro determine se a poeira está na superfície externa ou dentro da tela.

Se houver apenas algumas pequenas partículas perto da borda e elas não afetarem a visualização normal, a desmontagem pode não ser necessária.

Caso seja necessária limpeza interna, o conjunto da retroiluminação só deve ser aberto por pessoal treinado em um ambiente limpo e controlado.

As películas ópticas são particularmente sensíveis a poeira, impressões digitais e arranhões. Abrir o conjunto de retroiluminação em um ambiente de trabalho normal pode introduzir ainda mais contaminação.

Ação recomendada

Caso não haja um ambiente limpo adequado disponível, a substituição do módulo LCD pode ser uma solução mais confiável do que tentar a limpeza no local.

Problema 7: Manchas pretas, manchas escuras ou vazamento de LCD

Sintomas

A tela desenvolve manchas pretas fixas, áreas escuras, manchas irregulares ou padrões coloridos semelhantes a água. Em alguns casos, a área danificada pode aumentar gradualmente.

Possíveis causas

As causas comuns incluem:

• Impacto ou choque físico

• Pressão excessiva no painel LCD

• Danos à camada de cristal líquido

• Danos na estrutura do TFT

• Tensão mecânica desigual durante a instalação

• Estresse térmico severo

Solução de problemas

Caso suspeite de vazamento de líquido ou danos físicos no painel, não pressione, limpe ou aperte a área afetada.

Inspecione a caixa, a estrutura, a montagem e os parafusos de fixação para determinar se o excesso de tensão mecânica contribuiu para o problema.

Ação recomendada

Danos físicos à camada de cristal líquido ou à estrutura TFT são geralmente irreversíveis.

Nesses casos, a solução adequada geralmente é substituir o painel LCD por um painel compatível.

⚠️ Importante: Nunca pressione uma área com suspeita de vazamento. Pressão adicional pode fazer com que a área danificada se expanda.

Problema 8: Área escura localizada na tela LCD

Sintomas

Uma área específica da tela LCD aparece visivelmente mais escura do que a área circundante, sem vazamento óbvio ou linhas visíveis.

Possíveis causas

Possíveis causas incluem:

• Componentes de retroiluminação LED com defeito ou envelhecidos

• falha na faixa de retroiluminação LED

• Danos no circuito do TFT ou do painel

• danos de ligação COF

• deformação do filme óptico

• Estresse térmico de longa duração

Solução de problemas

Primeiro, determine se as informações da imagem ainda estão visíveis na área escura.

Em seguida, verifique se a seção de retroiluminação correspondente está funcionando normalmente.

Se a luz de fundo nessa área não estiver acendendo, inspecione a faixa de LED da luz de fundo e o driver da luz de fundo.

Se a luz de fundo iluminar uniformemente, mas a imagem permanecer permanentemente escura em uma área específica, o problema pode estar relacionado ao painel LCD ou ao circuito TFT.

O ambiente térmico do monitor também deve ser verificado para identificar possíveis problemas de superaquecimento a longo prazo.

Ação recomendada

Se for confirmado que a falha está no nível do painel, substituir o painel LCD geralmente é mais prático do que tentar reparar os componentes individualmente.

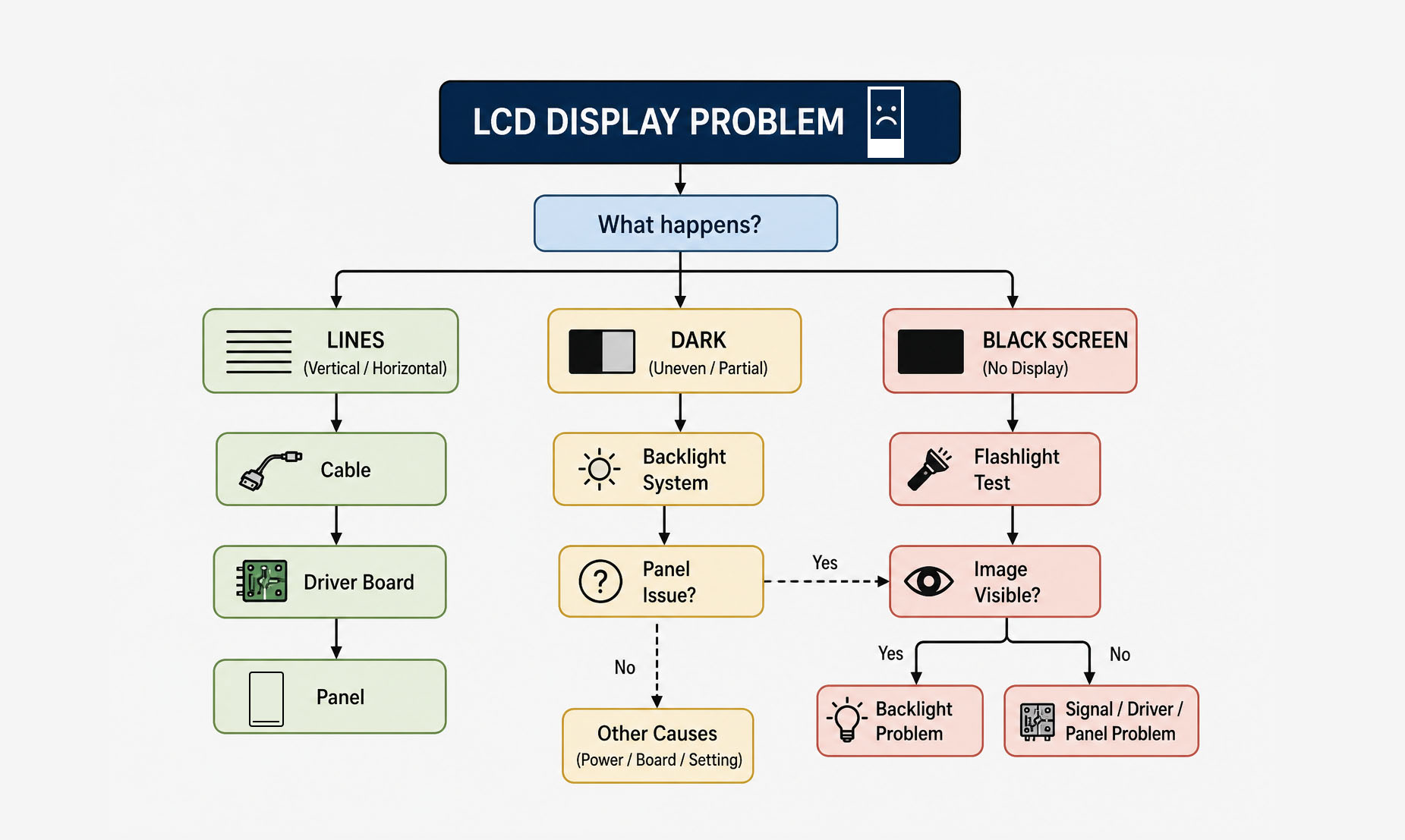

3. Guia Rápido de Solução de Problemas do Visor LCD

A tabela a seguir fornece um ponto de partida rápido para diagnosticar problemas comuns em telas LCD comerciais.

4. Reparar ou substituir o painel LCD?

Nem todo problema em um monitor LCD exige a substituição de todo o painel.

Geralmente são problemas reparáveis ​​ou que exigem a substituição de componentes.

Esses problemas geralmente podem ser resolvidos substituindo ou reparando componentes individuais:

• Cabos de vídeo soltos ou danificados

• Problemas com o adaptador de energia

• falha na faixa de retroiluminação LED

• Problemas com o driver de retroiluminação

• Falha na placa controladora

• Bloqueio do sistema de refrigeração

• Materiais de vedação envelhecidos

• Certos problemas de firmware ou configuração

Geralmente requer a substituição do painel LCD.

A substituição do painel geralmente é necessária quando o problema envolve danos físicos irreversíveis, como:

• Danos físicos no painel LCD

• vazamento de cristal líquido

• Danos graves no TFT

• falha de ligação COF

• defeitos permanentes de imagem ao nível do painel

• Danos ópticos graves e irreversíveis

O princípio básico

Primeiro diagnosticar, depois substituir.

Antes de substituir um painel LCD ou uma placa controladora cara, os técnicos devem primeiro descartar causas mais simples, como problemas de alimentação, conexões de cabos, conectores e o sistema de retroiluminação LED.

5. Manutenção preventiva para monitores LCD comerciais

A manutenção preventiva regular pode ajudar a reduzir falhas inesperadas e melhorar a confiabilidade do monitor a longo prazo.

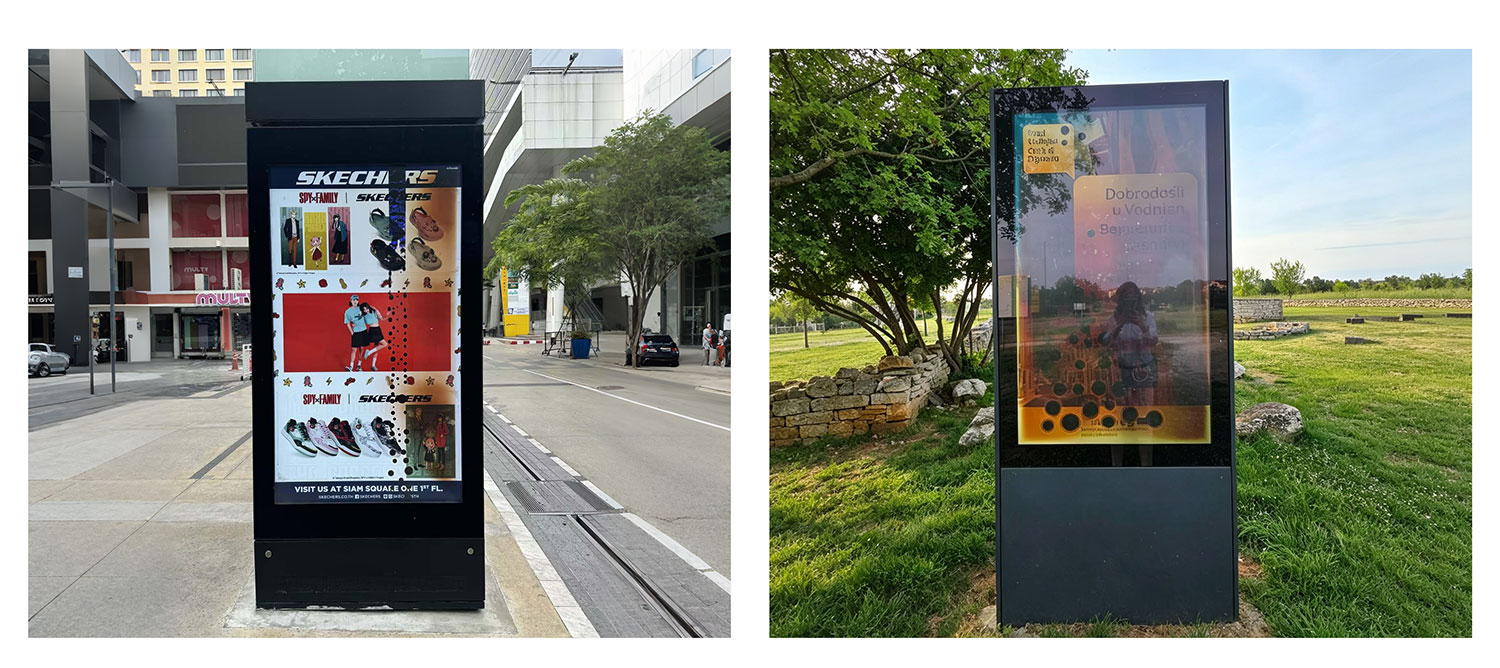

Preste atenção ao gerenciamento térmico.

O gerenciamento térmico é particularmente importante para telas de LCD de alto brilho para publicidade e sinalização digital externa.

Certifique-se de que o monitor tenha espaço suficiente para ventilação e evite:

• Bloqueio das aberturas de ventilação

• Instalar o monitor diretamente contra uma parede sem ventilação adequada.

• Operando continuamente em temperaturas ambientes excessivamente altas.

• Permitir o acúmulo excessivo de poeira ao redor de ventiladores ou componentes de refrigeração.

Um gerenciamento térmico adequado pode ajudar a reduzir o envelhecimento prematuro dos componentes da luz de fundo e de outros componentes eletrônicos internos.

6. Soluções de Displays LCD Comerciais da CNLC

A CNLC fornece soluções comerciais de displays LCD e LED para aplicações B2B, com capacidades que abrangem design de produto, desenvolvimento de engenharia, fabricação, testes de confiabilidade e entrega de projetos.

Para aplicações comerciais de exibição de longo prazo, a confiabilidade depende de mais do que apenas a qualidade da imagem. Gerenciamento térmico, estabilidade da luz de fundo, projeto estrutural, adaptabilidade ambiental e facilidade de manutenção podem afetar o desempenho operacional a longo prazo.

A CNLC oferece suporte tanto a produtos de exibição padrão quanto ao desenvolvimento OEM/ODM baseado em projetos, auxiliando distribuidores, integradores de sistemas e clientes de projetos na seleção ou desenvolvimento de soluções de exibição com base em requisitos específicos de aplicação.

Se você estiver enfrentando problemas com a tela ou procurando uma solução comercial de tela LCD para publicidade, sinalização digital ou outro projeto de exibição profissional, entre em contato com a equipe técnica da CNLC para consultoria de projeto e suporte técnico.

Isenção de responsabilidade: Este artigo fornece informações técnicas gerais para a resolução de problemas preliminares em telas LCD. Não se trata de um manual de serviço para um produto específico. Qualquer trabalho envolvendo eletricidade da rede, circuitos de alta tensão, desmontagem do painel ou outros riscos à segurança deve ser realizado por técnicos qualificados e experientes. Siga sempre as especificações técnicas e os requisitos de segurança do fabricante para o modelo específico da tela.
