Para aplicações externas expostas a altas temperaturas, forte radiação solar e longos períodos de operação, a CNLC realizou um teste de validação de alta temperatura e alta radiação solar em seu display LED externo de dupla face P4. A avaliação combinou projeto de gerenciamento térmico, projeto estrutural resistente às intempéries, configuração elétrica e testes de confiabilidade ambiental.
Sob temperatura ambiente de 55 °C, irradiação solar de 1100 W/m² e 4 horas de operação contínua, o CNLC monitorou simultaneamente as temperaturas em vários locais, incluindo a superfície do display de LED, o interior do gabinete, a fonte de alimentação, a placa receptora e a superfície de vidro. Durante o teste, a temperatura máxima medida na superfície do LED atingiu 89 °C, fornecendo dados práticos de engenharia para apoiar a análise de resposta térmica, a seleção de materiais, a configuração elétrica e a avaliação de projetos de LED para uso externo em ambientes de alta temperatura.
| Item de teste | Condição medida |
|---|---|
| Produto | Display LED externo de dupla face P4 |
| Temperatura ambiente | 55℃ |
| Irradiância solar | 1100 W/m² |
| Operação contínua | 4 horas |
| Pontos de monitoramento de temperatura | 16 |
| Temperatura máxima da superfície do LED | 89℃ |
1. Quais são os desafios enfrentados pelos displays de LED de dupla face para uso externo em ambientes de alta temperatura e alta radiação solar?
Quando os displays de LED externos operam em regiões de alta temperatura, sua carga térmica é afetada não apenas pela temperatura ambiente, mas também pela radiação solar e pelo calor gerado pelo próprio sistema de exibição.
Em um painel de LED externo de dupla face, ambas as superfícies de exibição ficam expostas ao ambiente externo, enquanto os módulos de LED, as fontes de alimentação, as placas receptoras e outros componentes elétricos estão integrados dentro do gabinete. Isso cria requisitos adicionais para o gerenciamento térmico geral, o projeto estrutural e a operação contínua.
A radiação solar contém energia ultravioleta, visível e infravermelha. Parte dessa energia pode ser absorvida pela superfície da tela e pelos materiais estruturais, sendo convertida em calor.
Com o aumento da irradiação solar, a temperatura da superfície do display pode se tornar significativamente maior do que a temperatura ambiente. Portanto, a temperatura ambiente por si só não é suficiente para avaliar o desempenho térmico de um display LED para uso externo.
A uma temperatura ambiente de 55°C, a diferença de temperatura entre o equipamento e o ambiente circundante diminui, reduzindo a capacidade do sistema de transferir calor interno para o ambiente.
O calor gerado pelos módulos de LED, fontes de alimentação, drivers e outros componentes pode aumentar ainda mais a temperatura da superfície do visor e das áreas internas do gabinete.
Uma estrutura de tela dupla requer gerenciamento térmico em ambas as superfícies da tela, levando em consideração também a distribuição de temperatura dentro do gabinete.
O gerenciamento térmico, portanto, precisa considerar a estrutura geral, a organização do fluxo de ar, os materiais e o layout elétrico, em vez de se concentrar apenas em componentes individuais que geram calor.
Os painéis de publicidade exterior muitas vezes precisam funcionar por longos períodos. A exposição contínua a altas temperaturas e radiação solar pode impor cargas térmicas aos materiais estruturais, revestimentos, módulos de LED e sistemas elétricos.
Por esse motivo, testes de simulação ambiental representativos são importantes durante o desenvolvimento de produtos e a seleção de projetos para obter dados mensuráveis de temperatura e operação.
2. Solução de confiabilidade para LEDs externos de dupla face CNLC P4
A CNLC avalia o display LED externo de dupla face P4 por meio de uma abordagem integrada que abrange estrutura do produto, seleção de materiais, configuração elétrica, gerenciamento térmico e validação ambiental.
O processo geral de engenharia é:
Projeto do produto → Seleção de materiais → Gerenciamento térmico → Testes de simulação ambiental → Monitoramento de temperatura em múltiplos pontos → Análise de dados → Otimização do projeto
A estrutura geral do produto e o projeto de gerenciamento térmico interno foram desenvolvidos para controlar a distribuição de calor dentro da tela de dupla face. Dados de temperatura em múltiplos pontos são usados para avaliar as cargas térmicas em diferentes áreas.
Para aplicações externas de longa duração, a estrutura do gabinete, o tratamento da superfície e os materiais relacionados são projetados para suportar altas temperaturas, radiação solar e condições climáticas variáveis.
Componentes elétricos essenciais, como a fonte de alimentação e a placa receptora, são monitorados quanto à temperatura, enquanto as condições de operação contínua são avaliadas sob o ambiente de teste de alta temperatura especificado.
Um teste de simulação ambiental de radiação solar e alta temperatura é usado para reproduzir uma condição controlada de alta temperatura e alta radiação solar, fornecendo dados de engenharia mensuráveis para o projeto do produto e a avaliação do projeto.
3. Teste de Simulação Ambiental de Radiação Solar

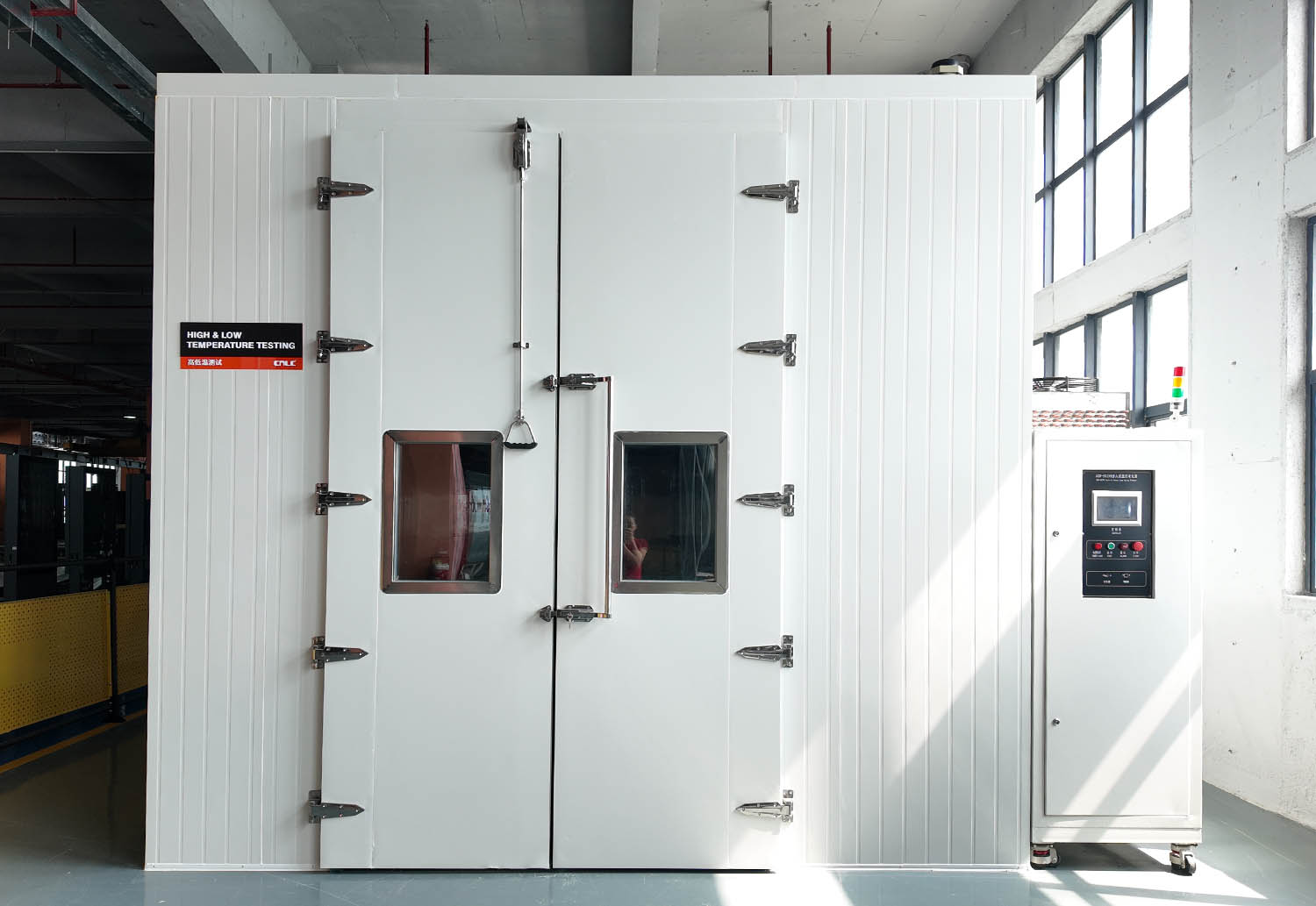

A CNLC utilizou uma câmara de teste ambiental de alta temperatura e radiação solar para avaliar o display LED externo de dupla face P4 sob condições ambientais simuladas.
As condições de teste foram projetadas para aplicações externas em altas temperaturas e alta radiação solar. A avaliação abrangeu a condição estrutural, o status de operação do visor, a distribuição de temperatura, o desempenho do sistema elétrico e a condição da superfície do material sob o ambiente de teste especificado.
| Item de teste | Parâmetro |
|---|---|
| Modelo do produto | Display LED externo de dupla face P4 |
| Dimensões da amostra | 2505 × 1222 × 232 mm |
| Temperatura ambiente | 55℃ |
| Irradiância solar | 1100 W/m² |
| Duração do teste | 4 horas de exposição contínua |
| Espectro | Radiação solar de espectro completo: UV + Visível + IR |
| Radiação UV | 77 W/m² |
| Radiação Visível | 473 W/m² |
| Radiação infravermelha | 550 W/m² |
| Temperatura máxima do quadro-negro | Aproximadamente 65℃ |
| Pontos de monitoramento de temperatura | 16 |
| Intervalo de amostragem | 10 segundos |
Durante o teste, a amostra foi posicionada no centro da câmara ambiental, enquanto as alterações de temperatura em vários pontos-chave foram registradas simultaneamente.
superfície de exibição LED
Parte traseira dos módulos de LED
Interior do armário
Fonte de energia
Cartão de recebimento
Tampa da caixa elétrica
Superfície de vidro
Outras localizações estruturais e elétricas importantes
A coleta de dados sincronizada em múltiplos pontos possibilita observar as tendências de temperatura em diferentes áreas sob alta temperatura e radiação solar, em vez de depender de um único ponto de medição.
4. Dados de temperatura medidos: Temperatura máxima da superfície do LED de 89℃
Em condições de temperatura ambiente de 55°C, irradiação solar de 1100 W/m² e 4 horas de testes contínuos, a CNLC monitorou as temperaturas em vários pontos do produto.
| Posição da superfície do LED | Temperatura máxima medida |
|---|---|
| Área superior | 89℃ |
| Área intermediária | 85℃ |
| Área inferior | 75℃ |
Temperatura máxima medida na superfície do LED: 89℃
Os dados dos testes mostram uma clara diferença na distribuição de temperatura em diferentes alturas do visor. O monitoramento simultâneo das áreas superior, intermediária e inferior fornece dados para analisar a distribuição térmica causada pela radiação solar e pela geração de calor interna.
As temperaturas em diferentes áreas dentro do gabinete também foram monitoradas:
Área superior: média de aproximadamente 67°C
Área inferior: temperatura média de aproximadamente 64°C
A área da fonte de alimentação foi monitorada continuamente durante o teste, com uma faixa de temperatura medida de aproximadamente:
82–93℃
Essas medições fornecem dados adicionais para avaliar a carga térmica do produto em condições de alta temperatura e auxiliam no gerenciamento térmico, na configuração elétrica e no projeto de engenharia subsequente.
5.Do aquecimento rápido à tendência de estabilização: a resposta térmica do produto
Além da temperatura máxima, a tendência da temperatura ao longo do tempo fornece informações importantes sobre a resposta térmica do produto em condições de alta temperatura e alta radiação solar.
Com base nos dados do teste contínuo de 4 horas, a resposta da temperatura pode ser dividida, de forma geral, nas seguintes etapas:
Após o início do teste, as temperaturas na superfície do produto e em pontos internos importantes aumentaram rapidamente, uma vez que a radiação solar e o calor gerado pelo sistema de exibição criaram a principal carga térmica.
Com o aumento da temperatura do produto, a dissipação de calor tornou-se mais significativa e a taxa de aumento da temperatura diminuiu gradualmente.
Na fase final do teste, as alterações de temperatura nos principais pontos de monitoramento tornaram-se mais graduais, indicando que a resposta térmica do produto estava se aproximando de uma tendência relativamente estável.
A curva de temperatura completa permite que os engenheiros avaliem a resposta térmica do produto durante a exposição contínua a altas temperaturas e radiação solar, em vez de se concentrarem apenas na temperatura registrada ao final do teste.
6. Projeto de Engenharia para Aplicações Externas em Altas Temperaturas
Os dados dos testes não só ajudam a avaliar as condições de funcionamento do produto no ambiente de teste especificado, como também podem dar suporte ao projeto estrutural, de materiais e elétrico.
As características de carga térmica da estrutura de tela dupla são consideradas por meio do projeto estrutural e de gerenciamento térmico geral, visando controlar a distribuição de calor dentro do sistema.
Os 16 pontos de monitoramento de temperatura fornecem dados de temperatura de diferentes áreas, auxiliando na avaliação do gerenciamento térmico e na otimização estrutural.

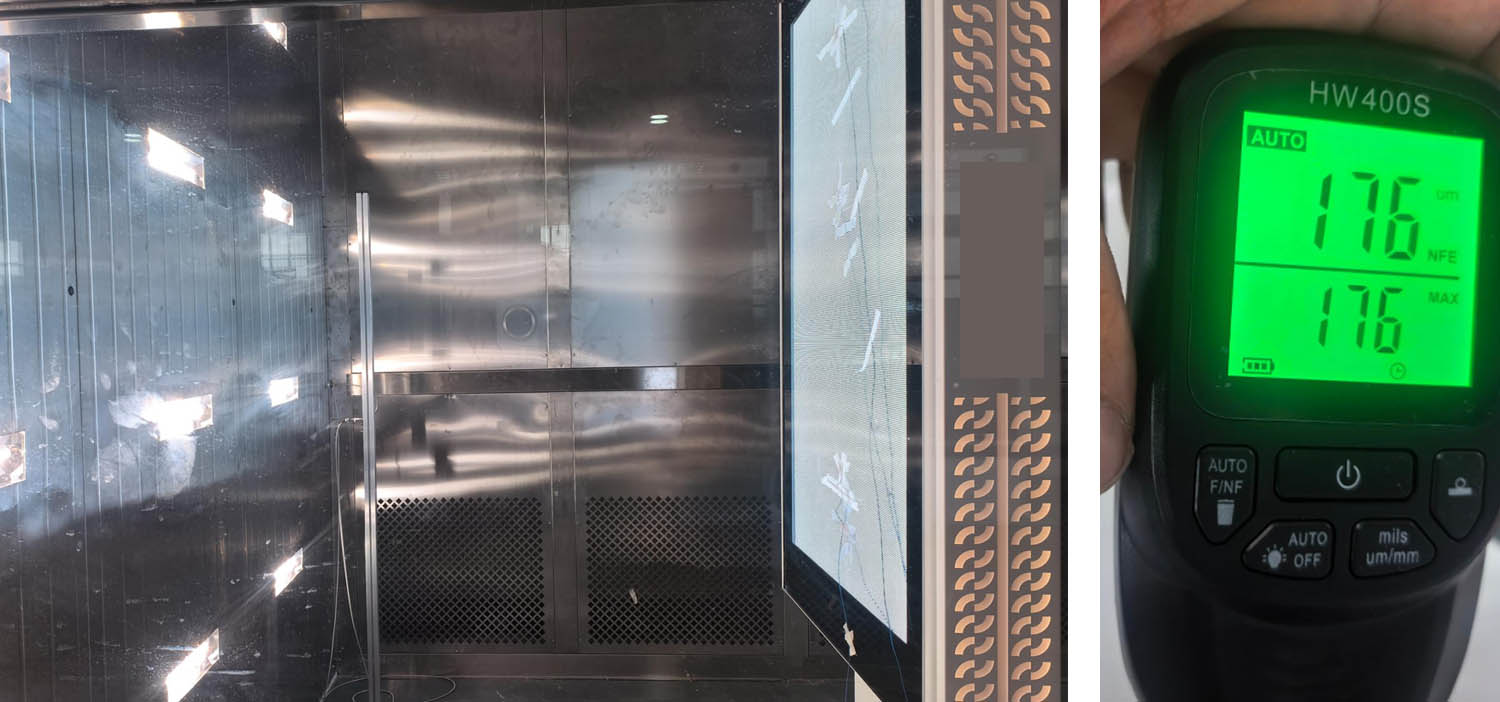

O produto utiliza uma estrutura de liga de alumínio projetada para atender aos requisitos de resistência estrutural e peso de equipamentos para uso externo, ao mesmo tempo que fornece uma base estrutural para o gerenciamento térmico geral.
A superfície do produto utiliza um revestimento em pó resistente às intempéries com uma espessura de aproximadamente 176 μm.
Após o teste contínuo de 4 horas sob radiação solar de espectro completo de 1100 W/m² + temperatura ambiente de 55℃, não foram observados desbotamento, amarelamento, formação de bolhas, rachaduras ou descamação visíveis na superfície da amostra testada.
Os principais pontos elétricos, incluindo a fonte de alimentação e a placa receptora, foram monitorados simultaneamente quanto à temperatura e avaliados juntamente com o estado operacional contínuo.
A combinação de dados de temperatura com o estado operacional proporciona uma visão mais abrangente do desempenho do sistema elétrico em condições de alta temperatura.
7. Verificação de operação contínua de 4 horas em alta temperatura e alta radiação solar
Durante todo o teste, o painel de LED externo de dupla face P4 funcionou continuamente por 4 horas a uma temperatura ambiente de 55°C e irradiação solar de 1100 W/m².
Após o teste e o subsequente resfriamento, o produto foi inspecionado quanto à aparência, condição estrutural, desempenho do visor e estado do sistema elétrico.
Durante e após o teste:
Não foram observados fumo ou odores anormais.
Não foi observado nenhum afrouxamento estrutural óbvio.
Não foram observadas rachaduras no armário.
Não foi observada nenhuma anormalidade estrutural óbvia que afetasse a conclusão do teste.
Não foram observados sinais evidentes de desbotamento, amarelamento, formação de bolhas, rachaduras ou descamação do revestimento da superfície.
Durante este teste de 4 horas:
O sistema de exibição permaneceu operacional.
Não foi observada nenhuma oscilação visível.
Não ocorreu nenhuma condição de tela preta.
Não foram observados sinais óbvios de amarelamento ou outras anormalidades na tela.
Durante o teste, a fonte de alimentação, os drivers, a fiação e os sistemas elétricos relacionados permaneceram operacionais, sem que nenhuma anormalidade elétrica óbvia no funcionamento afetasse a conclusão do teste.
Durante o teste de alta temperatura, os módulos de LED apresentaram ligeira deformação térmica e alterações nos espaçamentos entre os módulos. Essas alterações foram revertidas após o resfriamento do produto.
De acordo com o relatório de teste, essa condição foi considerada uma resposta térmica aceitável e não afetou a conclusão do teste.
Essa observação também demonstra o valor da simulação ambiental em termos de engenharia: materiais e módulos podem responder a mudanças de temperatura, tornando importante observar o comportamento estrutural e dos módulos durante o aquecimento, a exposição prolongada a altas temperaturas e o resfriamento.
8. Por que os dados de testes de simulação ambiental são importantes para projetos de LED para ambientes externos?
O desempenho em altas temperaturas de um display LED para uso externo não pode ser adequadamente avaliado apenas por meio de testes de funcionamento em temperatura normal.
Em ambientes externos reais, o produto pode ser exposto a uma combinação de:
Temperatura ambiente + Radiação solar + Geração de calor interna + Operação prolongada
Os testes de simulação ambiental fornecem, portanto, dados de engenharia em condições controladas que podem representar melhor os desafios térmicos das aplicações externas pretendidas.
As curvas de temperatura e os dados de monitoramento multiponto podem identificar diferenças de carga térmica em diferentes áreas, fornecendo informações para o projeto estrutural e de gerenciamento térmico.
Testes realizados em condições de alta temperatura e radiação solar podem ajudar a avaliar alterações em revestimentos e materiais relacionados sob as condições especificadas.
A temperatura, a irradiação solar e as condições de instalação variam conforme a localização. Os dados dos testes podem servir como uma importante referência para a avaliação do projeto e a configuração do produto.
Dados validados de testes ambientais podem auxiliar na otimização do projeto do produto e no controle de qualidade da produção, fornecendo referências de engenharia mais claras para projetos de grande escala.

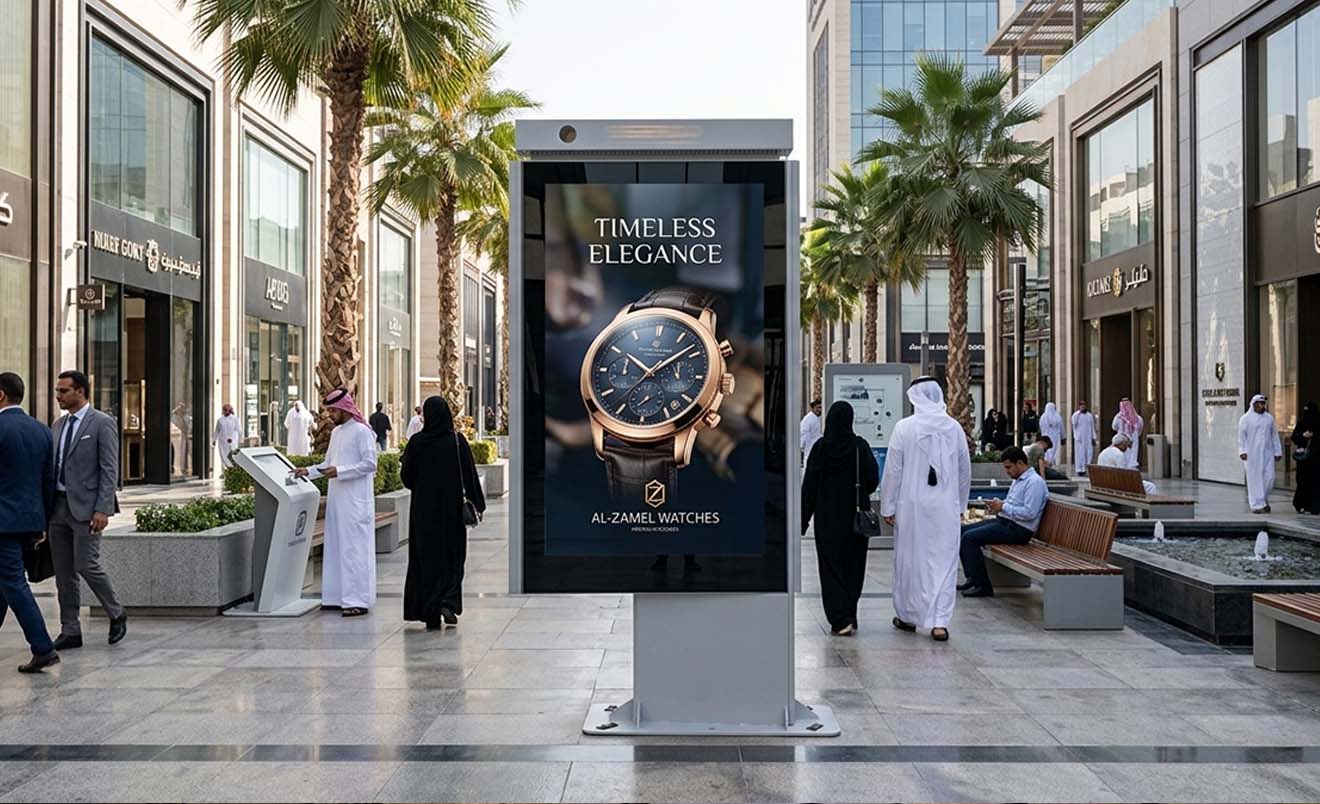

9. Aplicações para projetos externos em ambientes de alta temperatura e alta radiação solar
Com base no projeto estrutural do produto e nos dados dos testes de simulação ambiental, o display LED externo de dupla face CNLC P4 pode ser utilizado em diversas aplicações externas que exigem operação prolongada, incluindo:
Publicidade digital exterior ao longo de estradas, principais vias urbanas e ruas comerciais.
Painéis digitais de publicidade e informação para espaços exteriores em rodovias, áreas de serviço e instalações de transporte.
Aplicações de publicidade digital em aeroportos, estações ferroviárias, terminais rodoviários e outros locais de grande circulação.
Painéis publicitários e informativos externos para paradas de ônibus, estações BRT e redes de transporte público.
10. Da fase de testes à entrega do projeto: Suporte de engenharia da CNLC
Os testes ambientais são parte integrante da validação da confiabilidade do produto. Para projetos B2B reais, a CNLC pode fornecer configuração adicional do produto e suporte de engenharia com base nos requisitos específicos do projeto.
11. Fornecimento de dados de engenharia verificáveis para projetos de LED para ambientes externos em regiões de alta temperatura.
A confiabilidade de um painel de LED para uso externo não pode ser definida por um único teste. Ela é desenvolvida por meio de um processo que abrange o projeto do produto, a seleção de materiais, a fabricação e a validação ambiental.
Projeto de Engenharia
↓
Seleção de Materiais
↓
Gestão Térmica
↓
Testes Ambientais
↓
Monitoramento de temperatura
↓
Análise de dados
↓
Otimização de projeto
Sob as condições de teste de temperatura ambiente de 55℃ + irradiação solar de 1100 W/m² + 4 horas de operação contínua, o display LED externo de dupla face P4 concluiu com sucesso o teste de simulação ambiental de alta temperatura e alta radiação solar especificado.
Durante o teste, a temperatura máxima medida na superfície do LED atingiu 89 °C. O sistema de exibição permaneceu operacional e, após o teste, nenhuma anormalidade óbvia que afetasse a conclusão do teste foi observada nos principais componentes estruturais, no sistema elétrico ou no revestimento da superfície.
Esses resultados obtidos fornecem referências de engenharia para o projeto de produtos, avaliação do gerenciamento térmico e seleção de projetos para aplicações de LED em ambientes externos, em regiões de alta temperatura e alta radiação solar.
