Solução modular de painel de LED 6x5m

Visão geral da solução

O painel de LED modular CNLC de 6×5m foi projetado para publicidade externa em grande escala, combinando alto brilho, montagem flexível, fácil manutenção e design com economia de energia. A tela possui uma estrutura modular para envio divididoPermitindo um transporte mais flexível e uma instalação eficiente no local. Seja para rodovias, praças comerciais ou grandes espaços para eventos, este painel de LED oferece desempenho visual nítido e estável.

Principais destaques:

• Envio modular: Cada módulo é independente, permitindo o envio parcial para reduzir os custos logísticos e possibilitar uma montagem rápida no local.

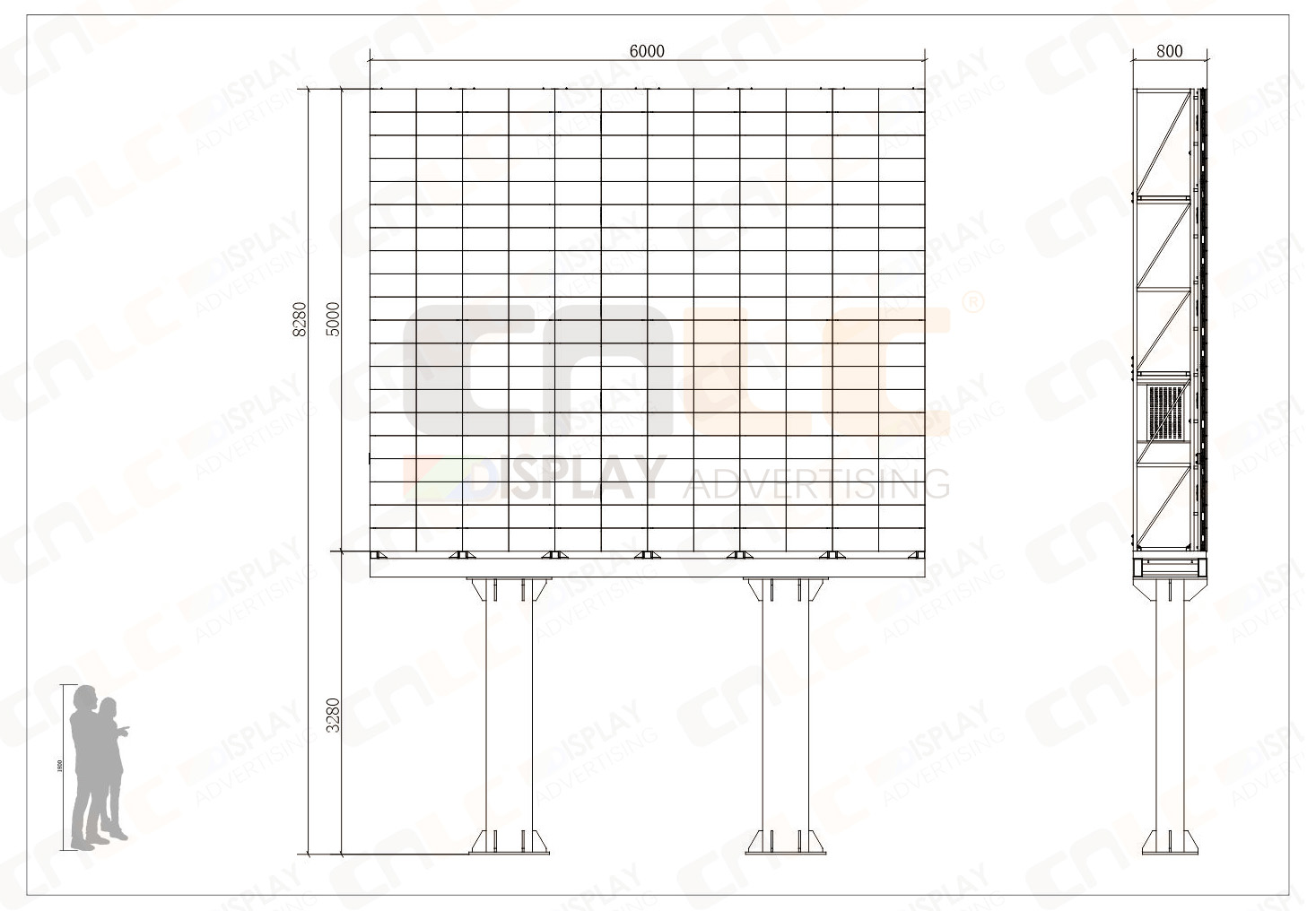

• Montagem flexível: A tela padrão de 6×5m pode ser dividida ou combinada em vários tamanhos, de acordo com as necessidades do cliente.

• Tela de alto brilho para todas as condições climáticas: O brilho de ≥5500 nits garante conteúdo nítido mesmo sob luz solar direta.

• Manutenção dianteira e traseira: Os módulos podem ser removidos tanto pela frente quanto pela parte traseira, facilitando a manutenção e reduzindo o tempo de inatividade.

• Alta proteção e durabilidade: A classificação IP67 na frente e IP65 na traseira, combinada com a estrutura principal em aço e o esqueleto reforçado, garante estabilidade a longo prazo.

• Design com foco na economia de energia: O design com tensão de 4,6 V/5 V reduz o consumo geral de energia, mantendo o alto desempenho.

💡 Cenários aplicáveis: Rodovias, praças comerciais, publicidade urbana ao ar livre, exposições e outros locais que exigem grandes painéis externos de alto brilho.

2. Especificações principais do produto

3. Sistema Estrutural Traseiro

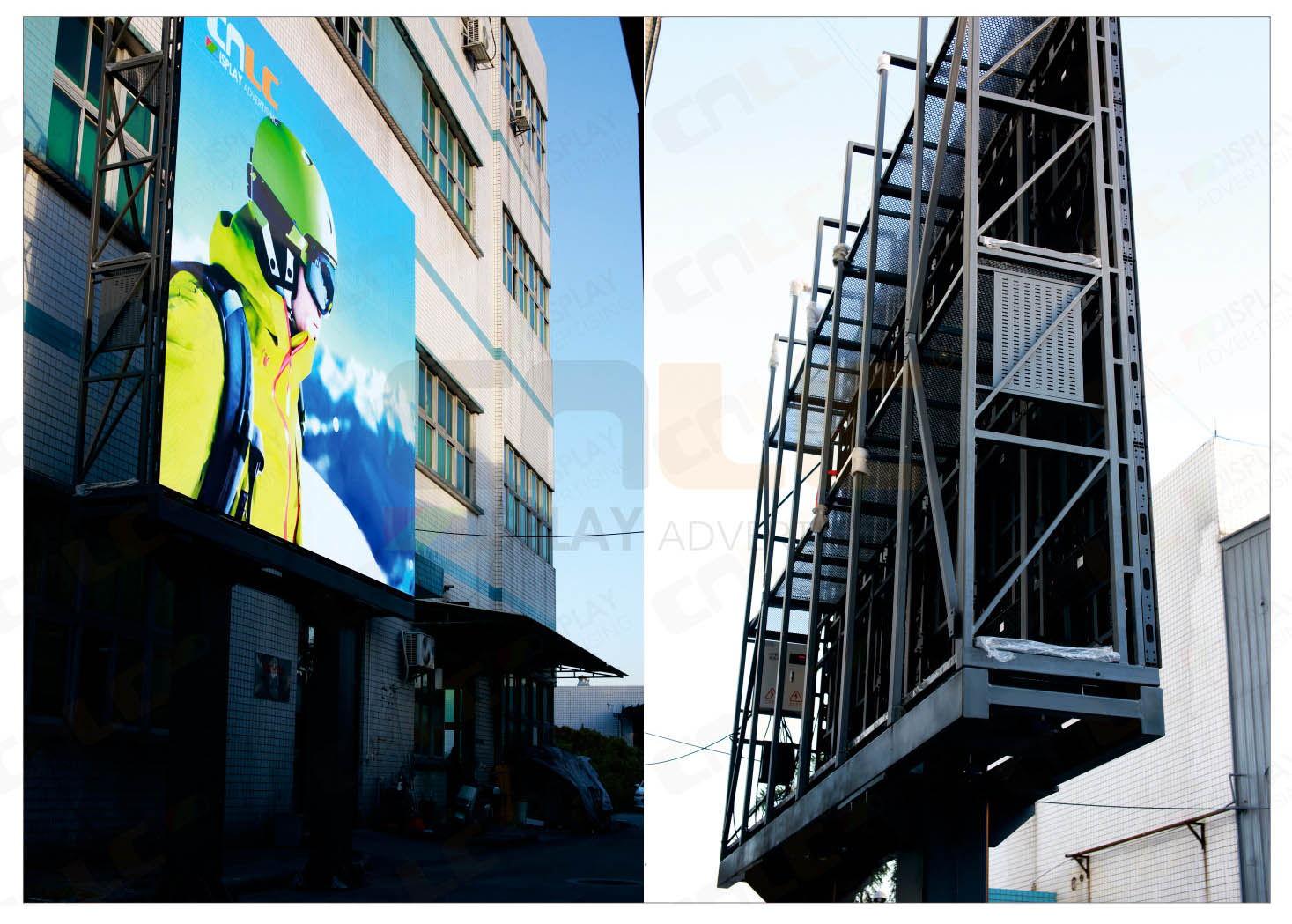

Para garantir uma operação estável em ambientes externos 24 horas por dia, 7 dias por semana, o outdoor utiliza um sistema de estrutura traseira profissional para uso externo.

Componentes da estrutura traseira:

• Estrutura principal de aço (esqueleto)

• Esqueleto de tubo quadrado reforçado

• Plataforma de manutenção traseira

• Colunas de suporte

• Parafusos M20 de alta resistência

• Fixação de âncora de concreto

Vantagens estruturais:

• O estribo traseiro garante acesso seguro para manutenção.

• A estrutura reforçada aumenta a rigidez geral e reduz a deformação.

• Fixação sólida adequada para implantação externa de longo prazo

• Vida útil da estrutura ≥10 anos

4. Processo de Instalação

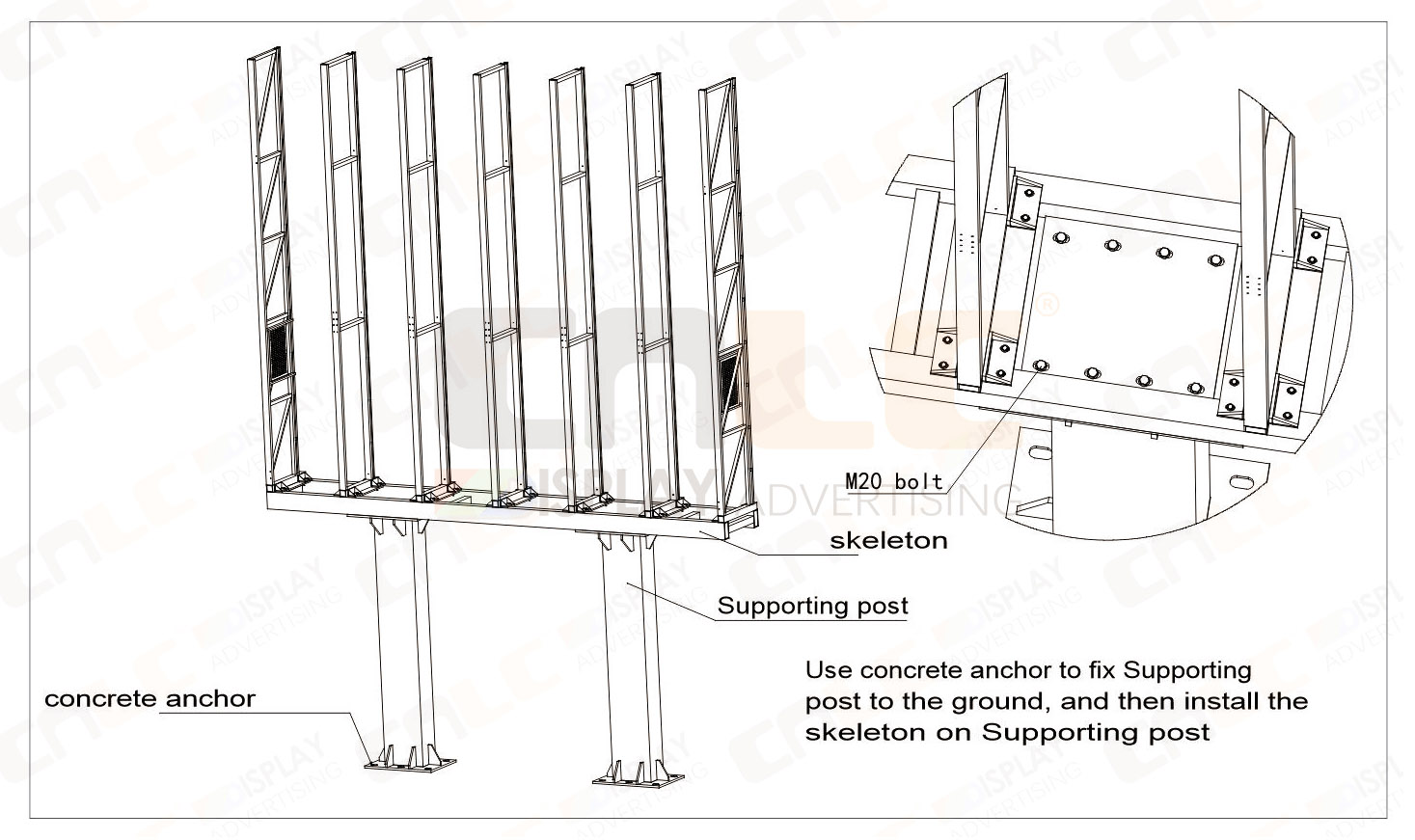

Fundação e ancoragem
Faça uma fundação de concreto e fixe-a. Âncoras de concreto.

Instalação da coluna de suporte
Fixe as colunas à fundação e calibre o alinhamento vertical.

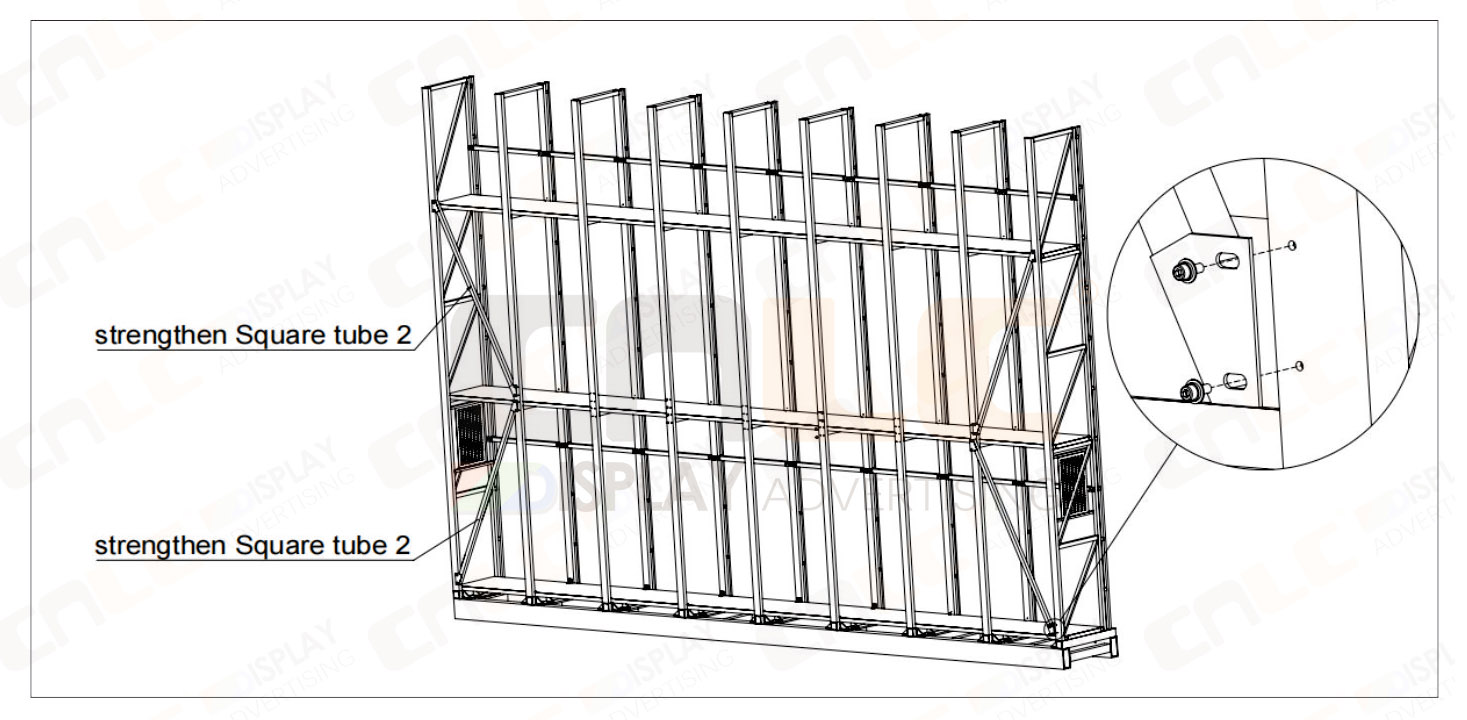

Instalação da estrutura de suporte traseira em aço

• Instale a estrutura de aço.

• Reforce com Tubos quadrados reforçados para melhorar a resistência estrutural e a resistência ao vento.

• Instalar manutenção Estribo

• Proteja todos os pontos críticos com Parafusos M20 de alta resistência

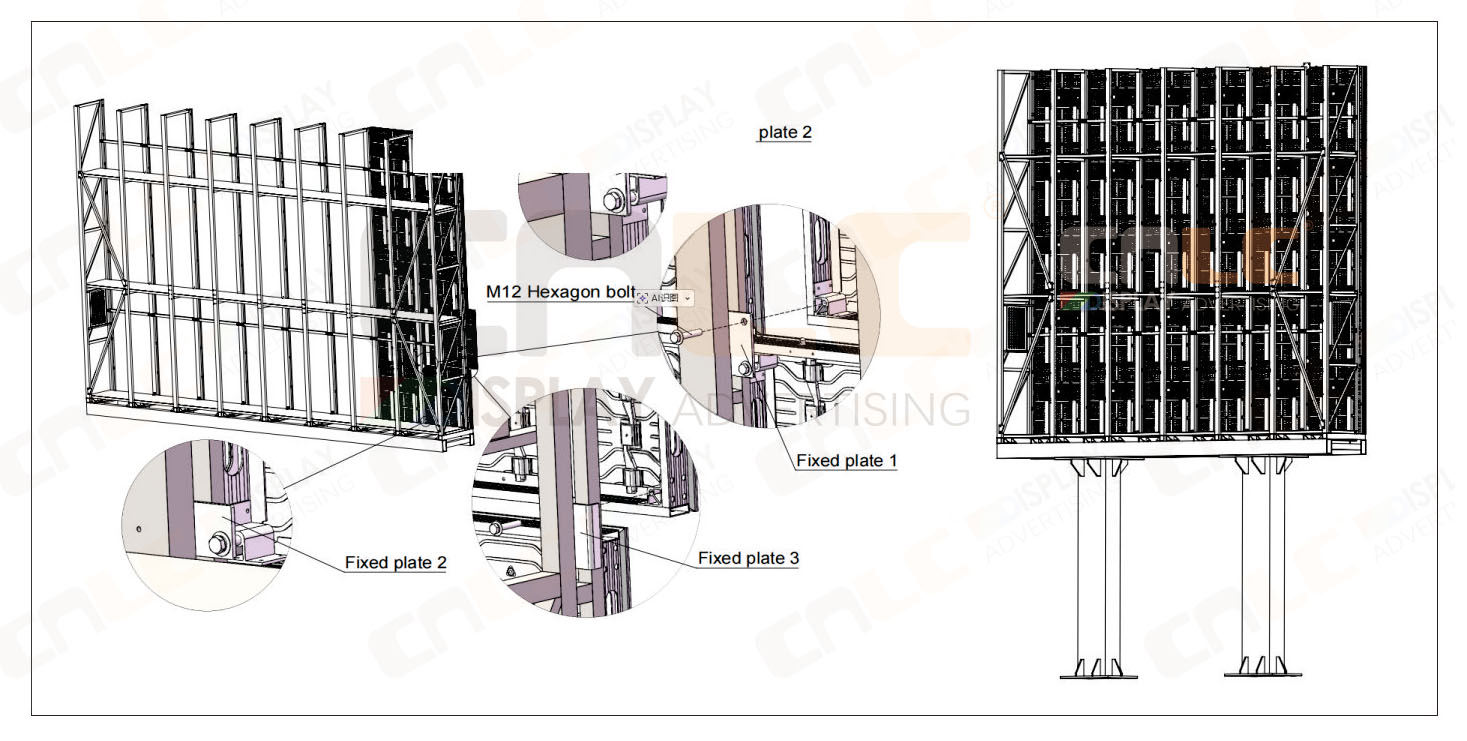

Conjunto de tela modular
Instale os módulos de LED sequencialmente para formar a superfície completa da tela.

Instalação e Comissionamento de Sistemas
Conecte a alimentação e o sinal → calibração de cores → teste completo de operação em tela cheia.

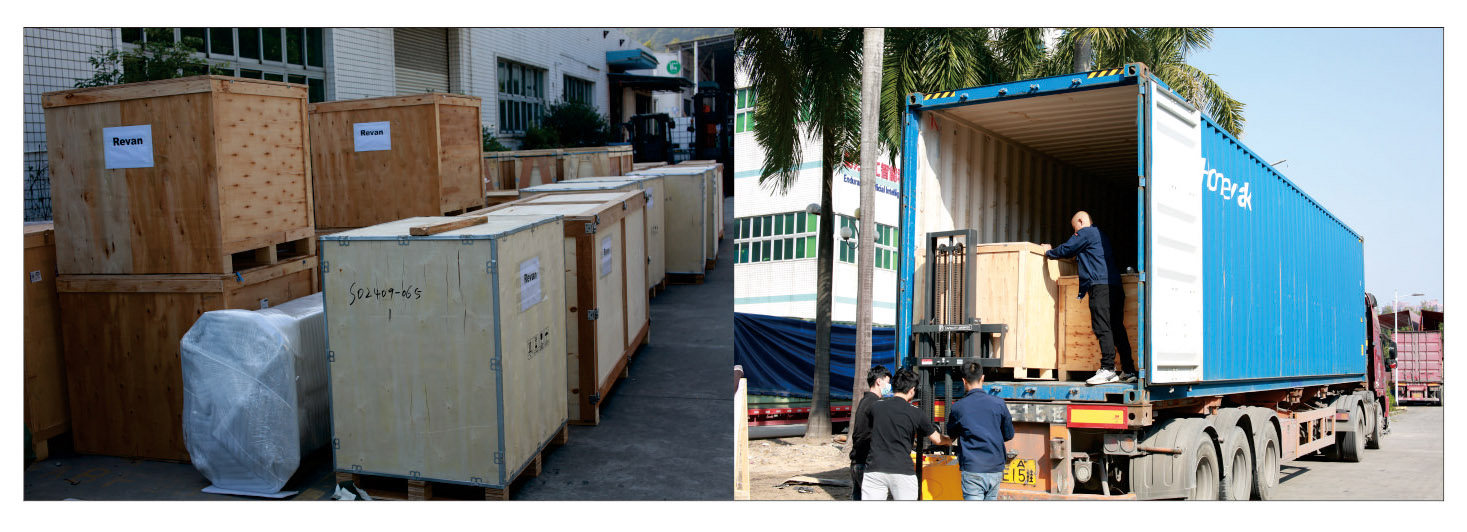

5. Envio modular e entrega global

Para atender às necessidades de transporte internacional, implantação de projetos e instalações de grande escala, a solução oferece suporte a:

• Envio totalmente desmontável (Armários + Estrutura de Aço)

• Os gabinetes, a estrutura de suporte e as colunas de sustentação são embalados separadamente para reduzir o volume e o custo do transporte.

• Montagem rápida no local componentes numerados a seguir

• Em conformidade com os padrões da equipe de instalação em diferentes regiões (UE / EUA / AU)

• Ideal para projetos transfronteiriços, licitações governamentais e campanhas publicitárias de grande escala realizadas por agências.

6. Resumo do Valor para o Cliente

Ao escolher esta solução de painel de LED, você obterá:

✔ Redução dos custos de transporte
O transporte modular reduz os custos logísticos.

✔ Instalação mais rápida
Maior eficiência de montagem no local

✔ Custos de manutenção reduzidos
Serviço frontal e traseiro, além de acesso ao estribo.

✔ Maior valor publicitário
5500 nits + alto contraste = tela resistente a todas as condições climáticas

✔ Desempenho estável e confiável em ambientes externos
IP67/IP65 + estrutura de aço + sistema de economia de energia

7. Entre em contato conosco

Tem interesse em diagramas estruturais 3D, especificações técnicas em PDF, guias de instalação ou orçamentos de projetos?
Entre em contato com Equipe CNLC — Forneceremos uma solução completa em 24 horas.
